一、开篇直击：为什么说耦合器是 “信号守护神”？
在商场安保巡逻时，对讲机穿过层层货架仍能清晰传声；
在地下车库应急调度时，信号不会因密闭环境中断；
在大型场馆赛事保障时，多部门对讲指令互不干扰 —— 这些 “信号不掉线” 的背后，都藏着一个关键器件：耦合器。
它不像天线那样显眼，也不如中继台存在感强，却像 “信号分流阀” 一样，精准控制信号的走向与分配：
• 不浪费主信号能量
• 可提取部分信号用于监测
• 能隔绝设备间的干扰
堪称无线对讲系统的 “隐形核心”。

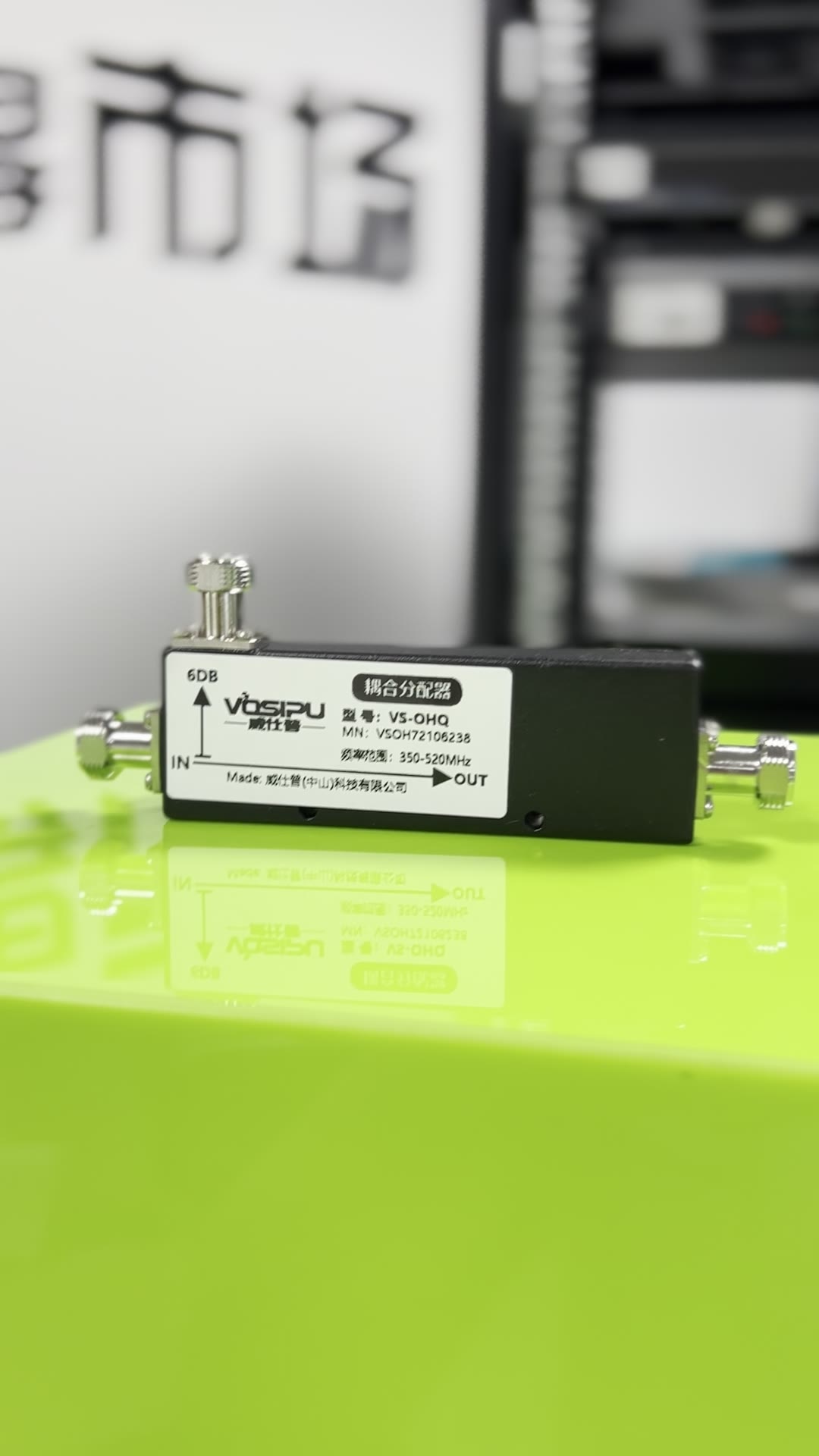

二、3 分钟懂原理：耦合器是怎么 “分流” 的？
1. 核心逻辑：电磁感应的 “精准提取”
耦合器的本质是利用电磁耦合效应实现信号分流：
当主传输线（如连接天线与中继台的线缆）中有信号传输时，会产生交变电磁场；
相邻的副传输线会感应出同频率的信号，从而在不切断主信号的前提下，“抽走” 10%-30% 的能量 —— 就像在主水管旁接细管，不影响主管道供水效率。
2. 4 个端口：各司其职不混乱
定向耦合器（无线对讲系统*常用类型）有 4 个 “分工明确” 的端口，少一个都不行：
端口类型 | 功能描述 | 关键注意事项 |
输入端口（Input） | 接收天线 / 发射机的主信号，是信号 “入口” | 需对应信号源方向，不可反接 |
输出端口（Output） | 传递大部分主信号至下一级设备（中继台等） | 主信号主要通道，损耗需控制在 0.5dB 内 |
耦合端口（Coupled） | 提取 1%-30% 主信号，用于监测 / 测试 | 提取比例由 “耦合度” 参数决定 |
隔离端口（Isolated） | 吸收反向干扰信号，避免回流主线路 | 必须接 50Ω 匹配负载，否则会烧毁器件 |
3. 关键特性：3 个 “不一般” 的能力
1. 定向性强：仅从输入→输出 / 耦合端口单向传输，反向信号被隔离端口吸收，避免串扰；
2. 主信号损耗小：90% 以上能量从输出端传递，商用腔体耦合器损耗≤0.3dB，微带耦合器≤1dB；
3. 分流可控：通过 “耦合度” 参数（主信号与耦合信号功率比），精准调整提取比例。
三、3 类主流耦合器：怎么选对 “专属款”？
不同场景对耦合器的功率、体积、频率要求差异极大，选对类型是信号稳定的**步：
类型 | 核心技术特点 | 功率容量 | 频率范围 | 适用场景 | 优势与不足 |
腔体耦合器 | 金属腔体谐振分流 | 50W-200W | 400-470MHz | 户外基站、大功率中继台 | 损耗小（≤0.3dB）、抗干扰强；体积大、成本高 |
微带耦合器 | PCB 微带线耦合 | ≤20W（常规款） | 300MHz-6GHz | 室内分布系统、小型对讲机 | 体积小、成本低、易集成；耐功率低、高频损耗大 |
双向耦合器 | 双耦合结构 | 10W-50W | 400-800MHz | 天线调谐、双向监测 | 支持双向信号提取；隔离度略低（≥25dB） |
选型小技巧
• 户外、大功率场景（如 100W 中继台）→ 腔体耦合器；
• 室内、中低功率设备（≤5W）→ 微带耦合器；
• 需监测信号往返状态（如天线故障排查）→ 双向耦合器。
四、5 个关键参数：决定耦合器 “好不好用”
选耦合器核心看参数匹配度，这 5 个指标必须盯紧：
1. 耦合度（Coupling）
• 定义：主信号（输入 - 输出）与耦合信号（输入 - 耦合）的功率差值（单位：dB）；
• 解读：**值越大，提取信号越少（10dB≈提 10%，20dB≈提 1%）；
• 选型：监测场景选 15-20dB，单设备分流选 10-15dB。
2. 隔离度（Isolation）
• 定义：端口间信号屏蔽能力（单位：dB）；
• 标准：定向耦合器≥30dB，双向耦合器≥25dB；
• 风险：不足会导致杂音、断连。
3. 插入损耗（Insertion Loss）
• 定义：信号从输入到输出的功率损失（单位：dB）；
• 标准：腔体款≤0.3dB，微带款≤1dB；
• 影响：＞1dB 会缩小对讲覆盖范围。
4. 功率容量（Power Rating）
• 定义：长期承受的**输入功率（单位：W）；
• 选型：户外中继台（25W-50W）→ ≥50W 腔体款，室内设备（≤5W）→ 10-20W 微带款；
• 风险：超容会烧毁耦合器，导致系统瘫痪。
5. 频率范围（Frequency Range）
• 关键：无线对讲多为 400-470MHz（U 段），需选专用款；
• 误区：用 300-350MHz（V 段）耦合器，会导致衰减＞5dB。
五、实战案例：耦合器解决的 3 大 “信号难题”
1. 大型场馆：消除 “信号盲区”
某体育馆赛事保障时，看台角落、地下通道常断连，解决方案：
1. 基站信号→**台腔体耦合器（耦合端接监测设备，输出端接第二台耦合器）；
2. 第二台耦合器输出端→分两路接看台、地下通道天线；
3. 效果：对讲成功率从 82% 提升至 99.5%。
2. 应急通信：不中断系统查故障
某消防救援站中继台信号减弱，排查步骤：
1. 通过耦合端口提取信号，发现功率从 5W 降至 1.2W；
2. 判断为天线馈线接触不良（非中继台故障）；
3. 无需断系统，仅换馈线，排查时间从 1 小时缩至 15 分钟。
3. 车载系统：节省空间 “一纤多用”
应急指挥车空间有限，方案：
1. 用 1 台双向耦合器，实现 2 台中继台（消防、公安频段）共享 1 根天线；
2. 耦合器输入→天线，输出 1→消防中继台，输出 2→公安中继台；
3. 效果：互不干扰，满足多部门协同。
六、安装维护：3 个 “避坑点”+2 个 “关键动作”（符合 GB/T 15875-2019 标准）
1. 安装 3 个 “不能错”
• 方向不反接：定向耦合器有 “输入→输出” 标识，反接会导致损耗＞5dB；
• 接口要匹配：户外用 N 型接口（耐功率），室内用 SMA 型（体积小），不匹配需转接器（增加 0.2dB 损耗）；
• 阻抗要一致：必须选 50Ω（不可用 75Ω 电视耦合器），否则会信号反射。
2. 维护 2 个 “必须做”
• 定期清洁：每 3 个月用酒精擦接口，防灰尘 / 氧化（户外设备需重点防护雨水）；
• 雷雨前查接地：外壳需可靠接地，接地电阻＜10Ω（用接地电阻测试仪检测），防雷击。
七、未来趋势：耦合器的 “4 个进化方向”
1. 智能化监测：集成功率、温度传感器，APP 实时查看状态，预警 “功率超容”“温度过高”；
2. 集成化设计：与滤波器、放大器整合为 “信号分配单元”，体积缩小 50%，适配便携设备；
3. 宽带化覆盖：支持 400-600MHz，适配传统对讲 + 5G 应急通信；
4. 新材料应用：用航空铝合金做腔体，比传统轻 30%，适合车载场景。
结语
耦合器虽小，却是无线对讲系统 “信号稳定” 的关键器件。只有选对参数、正确安装、定期维护，才能让它充分发挥作用。
你在使用耦合器时，有没有遇到过 “选型错”“安装反” 的问题？
或者想了解某类特殊场景（如隧道、油田）的耦合器方案？欢迎在评论区留言，一起交流技术干货！
